【CSS】背景をSVGのペジェ曲線でゆるやかなカーブ線切り抜く方法

更新日：2025/03/28

手順

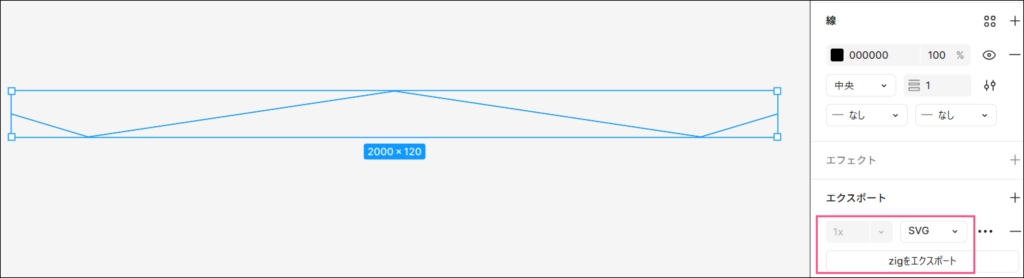

  1. Figmaで波線を作成
  • ペンツールで波形を描きます
  • SVG形式でエクスポートします
  1. SVGコードを入手
  • エクスポートしたSVGからパスコードを取得します
  • width heightの属性は削除して、preserveAspectRatio=”none”を設定します
    SVGのコードの編集はエディターでできる場合とそうでない場合があるようです、Cursorではできましたが、VS Codeではできませんでしたので、メモ帳で編集ですればいいかと思います。
  1. HTMLに実装
<section class="about_hero">
  <div class="about_hero__container">
    <p>コンテンツ</p>
  </div>
  <svg xmlns="http://www.w3.org/2000/svg" viewBox="0 0 1440 240" preserveAspectRatio="none" class="wave">
    <path fill="#ffffff" d="M0,240 C82,130 217,0 386,0 C739,0 778,240 1004,240 C1266,240 1377,94 1440,0 L1440,240 L0,240 Z"></path>
  </svg>
</section>
  1. CSSで位置調整
   .about_hero {
     background: url(...) center/cover;
     height: 20vh;
     position: relative;
     overflow: hidden;
   }

   .wave {
     position: absolute;
     bottom: 0;
     left: 0;
     width: 100%;
     height: 50px;
   }

▽ サンプル

コンテンツ

SVG実装のポイント

  • xmlns は “XML NameSpace” の略で、SVGがどの仕様に基づいてるかをブラウザに教えるための宣言。
  • viewBoxサイズの適切な設定

viewBoxとは仮想的な座標（上記の場合は横幅1440、高さ240の領域を想定）のキャンパスを設定してます

  • preserveAspectRatio=”none”の指定

アスペクト比（縦横比）を保持せず、強制的に幅・高さにフィットさせることができます。つまり縦横が指定のviewBoxをカバーするようにリサイズされます。

  • fill色の調整

SVGの形をマスクとして使って、HTML要素の背景画像を切り抜く方法

figmaでパスを作成

<svg width="1000" height="800" viewBox="0 0 1000 800" fill="none" xmlns="http://www.w3.org/2000/svg">
  <path d="M100 155.621L0 77.8107V800H1000V77.8107L900 155.621L500 0L100 155.621Z" fill="white"/>
</svg>

これだとアスペクト比が固定化されてしまうので、下記の通り修正

width height の指定をせずにpreserveAspectRatio=”none”を追記

<svg xmlns="http://www.w3.org/2000/svg" viewBox="0 0 1000 800" preserveAspectRatio="none">
  <path d="M100 155.621L0 77.8107V800H1000V77.8107L900 155.621L500 0L100 155.621Z" fill="white"/>
</svg>
<div class="masked-bg"></div>
<style>
.masked-bg {
  width: 100%;
  min-height: clamp(200px, 50vh, 500px);
  background: url('http://bizlabo.site/wp/wp-content/uploads/2022/05/alesia-kazantceva-VWcPlbHglYc-unsplash-scaled.jpg') center/cover no-repeat;

  -webkit-mask-image: url('https://bizlabo.site/assets/form-mask02.svg'); /* Safari用 */
  mask-image: url('https://bizlabo.site/assets/form-mask02.svg');

  -webkit-mask-repeat: no-repeat;
  mask-repeat: no-repeat;

  -webkit-mask-size: 100% 100%;
  mask-size: 100% 100%;

  -webkit-mask-position: center;
  mask-position: center;
}
</style>

▽ サンプル
